GUÍA PRÁCTICA.
La instalación de un cable eléctrico no es una tarea que deba tomarse a la ligera. Para garantizar la seguridad, siempre debe realizarla un instalador cualificado y autorizado, conocedor de la normativa vigente y capaz de seleccionar el cable adecuado para cada situación.
Trazado del cable: primer paso esencial
El trazado es determinante para la durabilidad del cable:
- Usar un rodillo adecuado evita daños en la cubierta.
- Respetar el radio de curvatura es imprescindible; si se reduce, la temperatura no debe ser inferior a 30 °C.

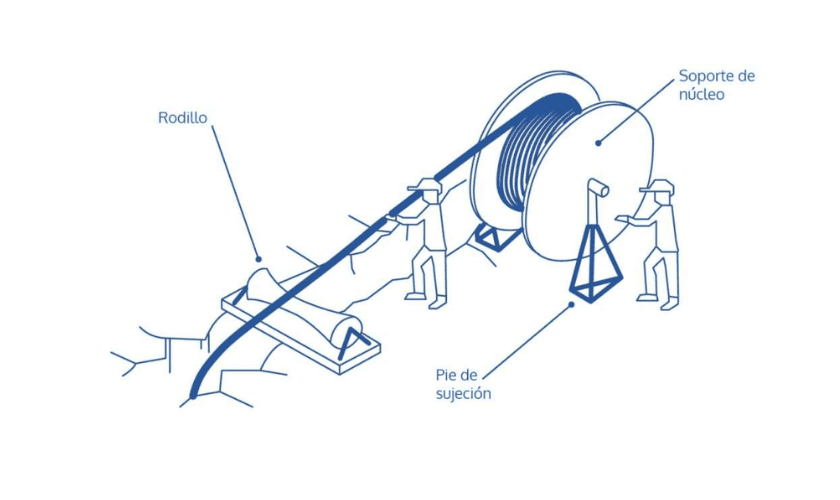

- Durante el enrollado o desenrollado, la bobina debe estar en posición vertical y elevada entre 10 y 15 cm. Colocarla en horizontal puede generar torsiones que dañen el cable.

Instalación de cables en exteriores
En exteriores, los factores ambientales juegan un papel fundamental:
- Agua y humedad: cualquier daño en la cubierta permite la entrada de humedad. Las protecciones en los extremos deben retirarse solo al finalizar la instalación.
- Temperatura: hay que verificar siempre la temperatura mínima y máxima en la ficha técnica.
- Protección contra incendios: el cable debe cumplir la normativa vigente. Los de clasificación AS o AS+ son los más seguros en caso de fuego.
Fuerza de tracción: límite a respetar
No superar la fuerza máxima de tracción es vital para evitar roturas y prolongar la vida útil del cable.
- En instalaciones soportadas (donde el cable descansa en suelo o subsuelo), se calcula según la sección del conductor.
- En instalaciones auto-soportadas (paredes y techos), es importante fijar los cables en posiciones naturales. Las bridas, ya sean de plástico o acero, no deben apretar demasiado para permitir dilataciones térmicas.

Recomendaciones finales para una instalación segura
Antes de dar por concluido el trabajo, conviene revisar:
- El radio de curvatura mínimo.
- Las vibraciones y movimientos.
- La exposición a agentes químicos, impactos o condiciones ambientales.
- Los datos técnicos aportados por el fabricante en la ficha del cable.
Conclusión: una instalación segura de cables depende de tres factores: un instalador cualificado, el cumplimiento de la normativa y la atención al detalle durante cada fase del proceso. Solo así se asegura un rendimiento óptimo y una mayor vida útil del cable.
